Электрический односедельный регулирующий клапан типа ZDLP имеет ориентированную сверху конструкцию, компактную конструкцию корпуса, канал для жидкости обтекаемой формы S, небольшую потерю падения давления, большую циркуляцию, широкий регулируемый диапазон, высокую точность характеристик потока. Направляющая для спор клапана имеет большую направляющую площадь и высокие сейсмические характеристики. Характеристики закрытия седла клапана соответствуют стандарту GB/T4213-92. Регулирующий клапан оснащен небольшим, прочным и высокоточным приводом, который получает сигнал ВКЛ-ВЫКЛ или сигнал 4–20 мА постоянного тока или 1–5 В постоянного тока для пропорционального действия. Подходит для условий низкой температуры и высокого давления.
Характеристики продукта
Электрический односедельный регулирующий клапан типа ZDLP имеет ориентированную сверху конструкцию, компактную конструкцию корпуса, канал для жидкости обтекаемой формы S, небольшую потерю падения давления, большую циркуляцию, широкий регулируемый диапазон, высокую точность характеристик потока. Направляющая для спор клапана имеет большую направляющую площадь и высокие сейсмические характеристики. Характеристики закрытия седла клапана соответствуют стандарту GB/T4213-92. Регулирующий клапан оснащен небольшим, прочным и высокоточным приводом, который получает сигнал ВКЛ-ВЫКЛ или сигнал 4–20 мА постоянного тока или 1–5 В постоянного тока для пропорционального действия. Подходит для условий низкой температуры и высокого давления.

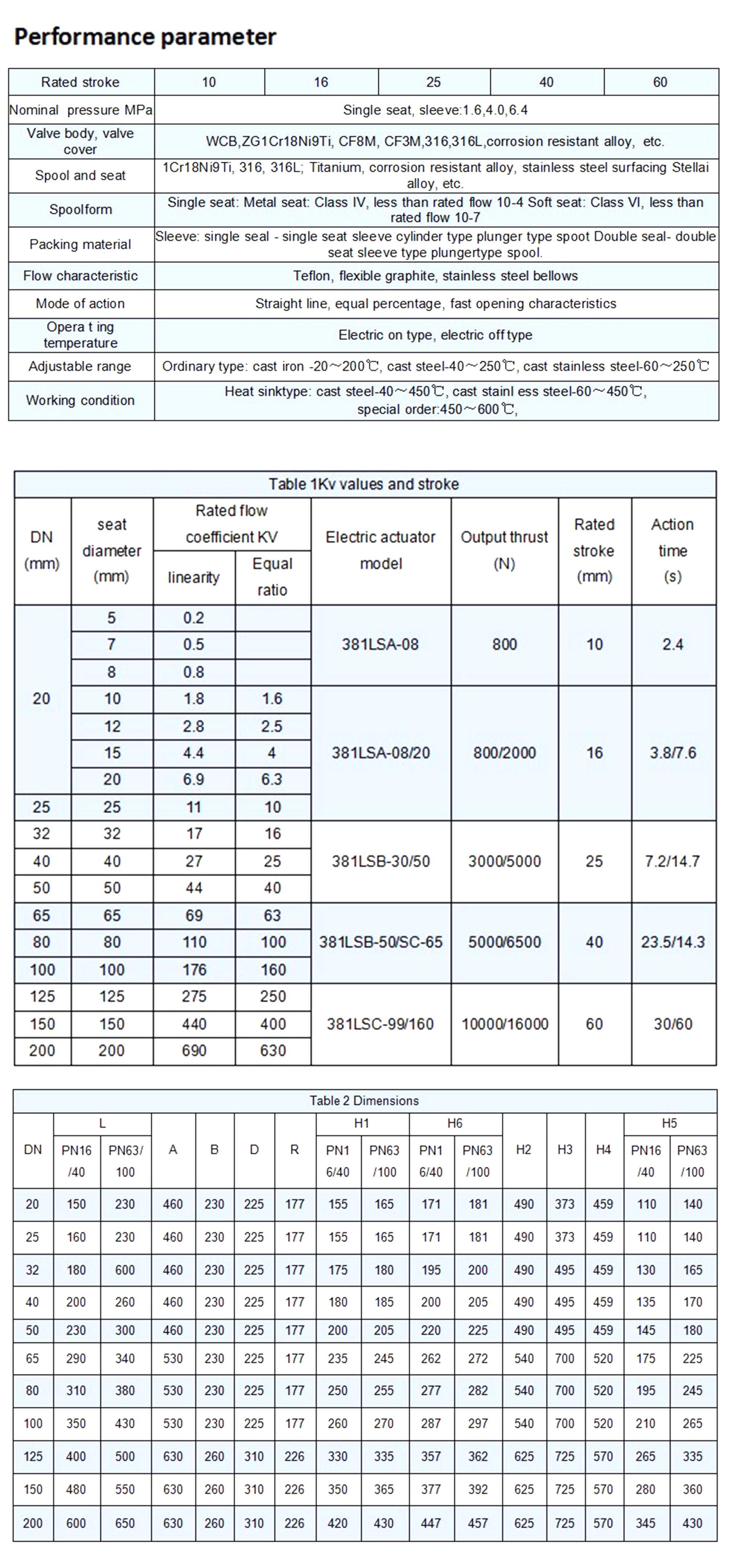

Стандарты и спецификации
Тип: тип с одним сиденьем, тип рукава
Размер клапана: Ду20~200
Номинальное давление: Ру16, Ру40, Ру63, Ру100.
Тип соединения: фланец (стандартная резьба), сварка (указывается пользователем)
Стандарт фланца: Стальной фланец в соответствии с GB9113-2000, JB/T-94.
Тип уплотнительной поверхности: выпуклая поверхность PN16.
PN40, 63, 100 – выпуклые и выпуклые поверхности
Материал: ЗГ230~450
ЗГ1Кр18Ни9Ти
ЗГ1Кр18Ни12Мо2Ти
Форма сальника: пластинчатого типа
Наполнительный материал: уплотнение из ПТФЭ V-образного типа, гибкое графитовое уплотнение.
Подушка: Тип, тип зуба и плоский тип
Материал, F4/ Модифицированный F4, Нержавеющая сталь + графит
