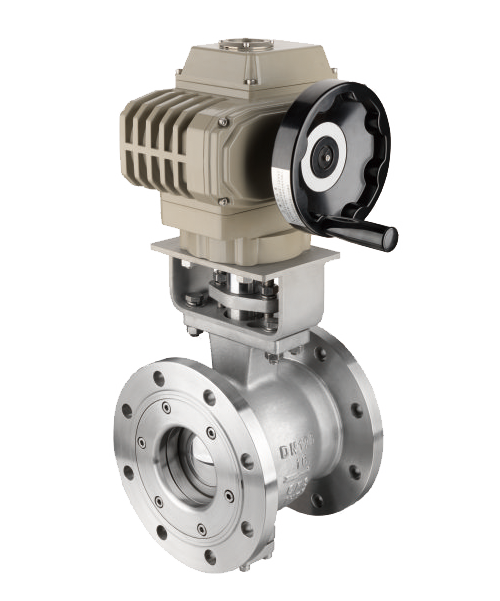

Электрический шаровой кран V-образного типа, оснащенный приводом серии SX, без дополнительного сервоусилителя, входным сигналом (4 ~ 20 мА постоянного тока или 1-5 В постоянного тока) и однофазным источником питания, может управлять работой для достижения давления, расхода, температуры и уровня жидкости. и настройка других параметров. На катушке имеется V-образный вырез, который вращается относительно герметичного клапана для создания сдвигающей силы, которая может отрезать волокно и предотвратить застревание. Он обладает характеристиками пропускной способности, высокой точностью регулировки, большим регулируемым передаточным числом, хорошей герметизацией и легким весом. Подходит для большинства случаев, за исключением малого калибра, углового тройника, является лучшей альтернативой импортным продуктам, особенно подходит для грязи и содержащих волокна сред, а также содержащих небольшие твердые взвешенные вещества. Широко используется в бумажной, сахарной, нефтяной, химической промышленности, металлургии и других промышленных системах автоматического управления.
Структурные характеристики
1. Внедрение немецкой технологии, простая конструкция, легкий вес, низкая стоимость материала, чем та же пропускная способность регулирующего клапана прямого хода, более экономична.
2. Цельный корпус без каких-либо фитингов, поэтому на него не влияют напряжения в трубах или болтах, а поскольку корпус не имеет фитингов, на корпус, работающий под давлением, не влияют «внезапные изменения давления».
3. Седло клапана для предотвращения утечек покрыто внутренней чашкой из ПТФЭ из нержавеющей стали или уплотнительным кольцом О-образного типа по внешнему диаметру. Седло клапана выполнено из карбида вольфрама-кобальта большого сечения и изготовлено из сплава. Структура седла клапана дополнительно усилена гофрированной пружиной из сплава.
4. Благодаря V-образному корпусу клапана, даже в случае среды с небольшим расходом или высокой вязкостью, он также может обеспечить точность управления во всем диапазоне.
5. Когда клапан закрыт, между V-образным пазом и седлом создается эффект клинового сдвига, и он имеет функцию самоочистки, предотвращающую прилипание сердечника шара, особенно подходит для образования накипи и замерзания трубопровода, волокнистой жидкости, суспензионная жидкость, высоковязкая жидкость, включая полимеры, твердые частицы, кристаллы и другие случаи контроля жидкости.

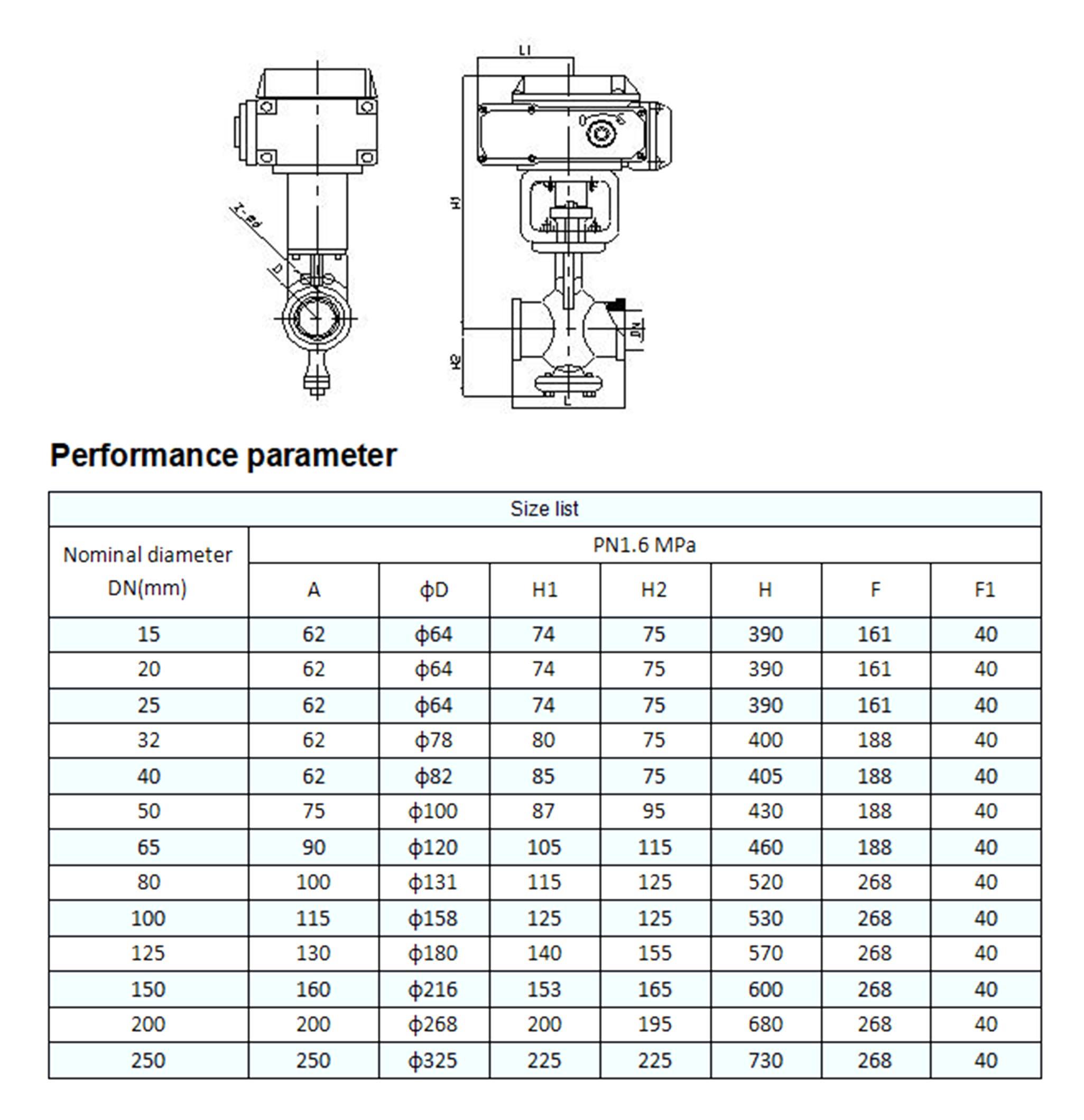

Стандарты и спецификации
Номинальный диаметр Ду (мм): 25-400
Номинальное давление PN(МПа): 1,6-6,4
Номинальное давление PS (МПа), испытание на прочность: 2,4-9,6.
Номинальное давление PS (МПа), испытание на герметичность: 1,76-7,0
Применимая среда: вода, пар, масло, азотная кислота, уксусная кислота.
Применимая температура: 1,76-7,0-28 ~ 500 ℃.
Форма соединения: сэндвич-тип, фланцевый тип, фланец по стандарту JB79.
